شاشة الصمام المرنة من سلسلة RF: دليل التثبيت

يؤدي نشر شاشات العرض في البيئات المنحنية أو المموجة أو الأسطوانية إلى تعقيدات فيزيائية فريدة من نوعها. لا يمكن للألواح الصلبة التقليدية أن تتكيف مع التصميمات المعمارية المرنة. يواجه القائمون على التكامل البصري ضغوطًا هائلة لتقديم صور بانورامية لا تشوبها شائبة في استوديوهات البث ومساحات البيع بالتجزئة وردهات الشركات. توفر حلاً شاشة الصمام المرنة من سلسلة RF عالي الأداء لهذه المساحات الصعبة. ومع ذلك، فإن تحقيق نتائج بصرية سلسة يعتمد بشكل كبير على الإعداد الهيكلي الدقيق. البنية التحتية سيئة الإعداد تعرقل المشروع بسرعة. غالبًا ما يؤدي ذلك إلى طبقات مرئية ووحدات مكسورة وإعادة صياغة واسعة النطاق.

يوفر هذا الدليل لمتكاملي الأنظمة وفنيي AV ومديري المشاريع نظرة واضحة على متطلبات التثبيت الأساسية. سوف تتعلم كيفية التخفيف من مخاطر النشر من خلال التأطير الدقيق والتخطيط الحراري. نحن نغطي كل ما هو مطلوب لمنع عمليات إعادة التصميم المكلفة في منتصف المشروع. أتقن هذه التقنيات لضمان عرض نهائي مذهل.

الوجبات السريعة الرئيسية

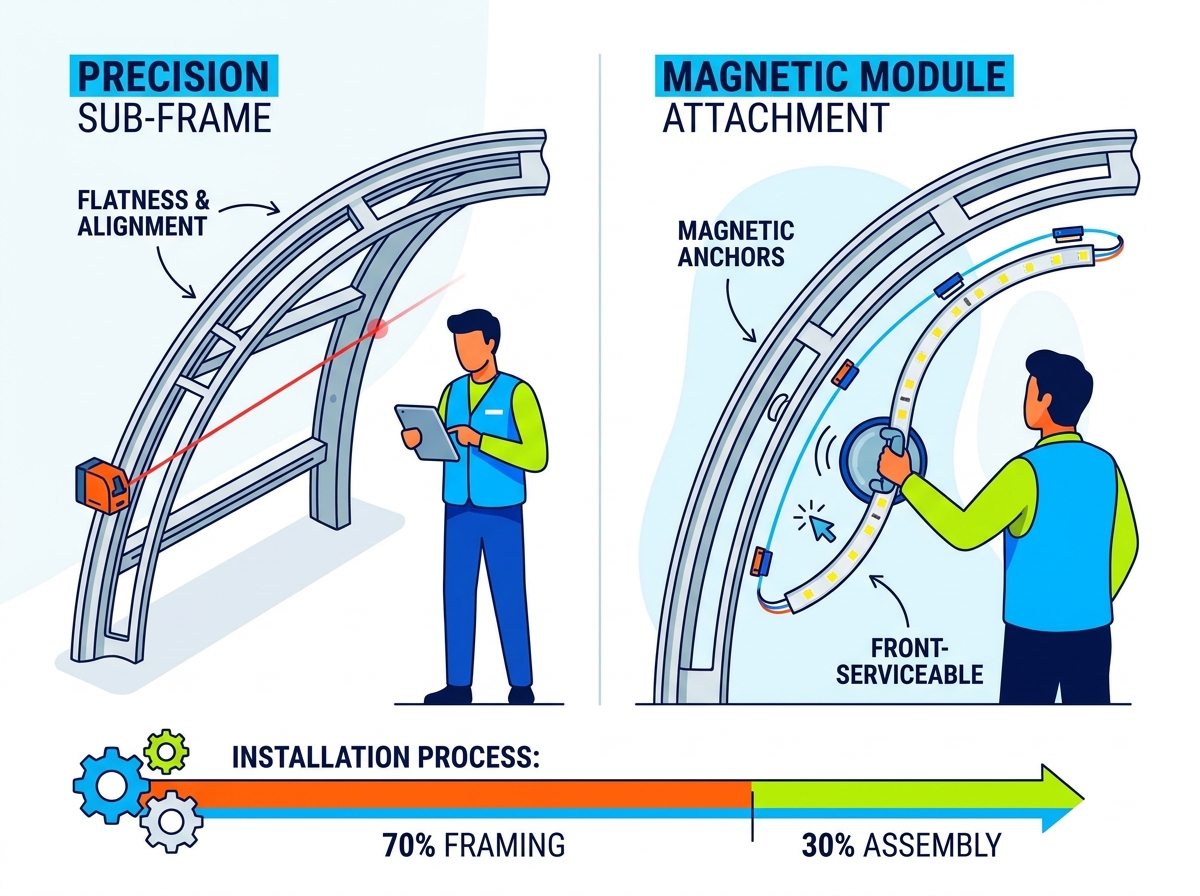

• البنية التحتية تملي النجاح: يجب تخصيص 70% من وقت التثبيت للتأطير والتسوية؛ تتوافق الوحدات المغناطيسية لسلسلة RF بشكل صارم مع دقة الإطار.

• احترام الحدود المادية: يؤدي الالتزام بالحد الأدنى لنصف قطر الانحناء المحدد إلى منع حدوث كسور دقيقة في وصلات لحام PCB وإطالة عمر الوحدة.

• تعمل إمكانية الخدمة الأمامية على تسريع عائد الاستثمار: يعمل التصميم المغناطيسي على تبسيط كل من التركيب الأولي والصيانة طويلة المدى، مما يقلل من وقت التوقف التشغيلي.

• التخطيط الحراري غير قابل للتفاوض: تتطلب التركيبات المنحنية والمغلقة استراتيجيات استباقية لتبديد الحرارة لمنع ارتفاع درجة الحرارة الموضعي.

تقييم الجاهزية الهيكلية والبيئية (مرحلة ما قبل التثبيت)

يبدأ تحقيق عرض لا تشوبه شائبة قبل وقت طويل من فتح علبه اللوحات. يجب عليك تحديد متطلبات البنية التحتية الواضحة مبكرًا. يحتاج القائمون على التركيب إلى إطار فرعي من الصفائح المعدنية أو الفولاذية المخصصة. يجب على المهندسين تصميم هذا الهيكل ليتناسب تمامًا مع المنحنى المطلوب. لا يمكننا التأكيد على التسطيح والتسامح المحاذاة بما فيه الكفاية. سيؤدي الإطار الذي يفتقر إلى الدقة إلى ظهور طبقات مرئية بين الوحدات المرنة. الأسطح المعدنية غير المستوية تخلق فجوات صغيرة. وسيلاحظ المشاهدون هذه الفجوات فورًا عند الوقوف بالقرب من الشاشة.

لضمان نجاح التأطير، التزم بالعديد من أفضل الممارسات الأساسية:

• اختر الألومنيوم المُشكل باستخدام الحاسب الآلي بدلاً من الفولاذ القياسي لتقليل الوزن الهيكلي وتحسين دقة الأبعاد.

• قم بمعالجة جميع الأسطح المعدنية باستخدام طلاء مضاد للصدأ لمنع التدهور على المدى الطويل.

• قم بدمج قنوات تبريد مخصصة في تصميم الإطار لإدارة الحرارة السلبية.

إن إجراء ملف تعريف بيئي شامل يمنع فشل الأجهزة على المدى الطويل. يجب عليك تقييم درجة الحرارة المحيطة والرطوبة وأنماط تدفق الهواء بدقة. عمليات التكامل المريحة أو المعمارية تحبس الحرارة بسهولة. يؤدي سوء التهوية إلى تدهور عمر الصمام الثنائي بشكل كبير. احسب سحب الطاقة المطلوبة بدقة. قم بتقييم احتياجات تكرار البيانات الخاصة بك في وقت واحد. اعتمد هذه الحسابات على دقة الشاشة الإجمالية. لا تعتمد فقط على البصمة المادية. تستهلك الملاعب عالية الدقة المزيد من الطاقة لكل متر مربع.

وأخيرا، التحقق من جميع القيود الانحناء بدقة. قم دائمًا بتحديد الحد الأدنى لنصف قطر الانحناء لدرجة البكسل المحددة لديك. تتمتع لوحات الدوائر المطبوعة المرنة (PCBs) بحدود مادية صارمة. لا تحاول استخدام منحنيات متعددة المحاور أو منحنيات مركبة. تابع فقط إذا كانت مواصفات الوحدة تدعم بشكل صريح الانحناءات المعقدة. يؤدي إجبار الانحناءات خارج هذه الحدود إلى إتلاف المكونات الداخلية بشكل دائم. يسبب كسورًا دقيقة في مفاصل اللحام. تؤدي هذه الكسور إلى بكسلات ميتة بعد وقت قصير من النشر.

الأدوات الأساسية وانهيار المكونات

يتطلب الإعداد السليم مراجعة المخزون الخاص بك. كما يتطلب أيضًا تجهيز طاقمك بشكل صحيح. عند التسليم، قم بإجراء فحص صارم للمخزون على الفور. سوف تتلقى وحدات مرنة، وبطاقات الاستقبال، ومصادر الطاقة. تتضمن الشحنة أيضًا كابلات بيانات ومثبتات مغناطيسية متخصصة. التحقق من جميع الكميات قبل البدء في أي تجميع. المكونات المفقودة توقف تقدم التثبيت بالكامل.

اجمع أدوات التكامل الخاصة بك مسبقًا. الأدوات الدقيقة إلزامية لبناء سلس. استخدم مستويات الليزر الدوارة والمنقلة الرقمية. تتحقق هذه الأدوات من محاذاة الإطار بشكل مثالي. يحتاج الفنيون إلى أدوات إزالة وحدة الشفط المتخصصة. هذه تسمح بالتعامل الآمن والتعديلات الدقيقة. أنت بحاجة أيضًا إلى مفكات عزم الدوران المعايرة. أنها تضمن تجميع خزانة آمنة. تمنع أدوات التحكم في عزم الدوران الفنيين من تجريد الخيوط اللولبية أثناء تركيب مصدر الطاقة.

خطط لافتراضاتك العمالية بعناية. قم بتقدير عدد الموظفين لديك بناءً على حجم المشروع. تخصيص ما لا يقل عن اثنين من الفنيين للتعامل مع الوحدة. يحمل أحد الأشخاص اللوحة بينما يقوم الآخر بتأمينها. يجب عليك أيضًا تضمين المهندسين الإنشائيين. يقومون بالتحقق من سلامة الإطار قبل بدء الأعمال الكهربائية. التوظيف المناسب يمنع العمل المتسرع والأضرار العرضية.

قائمة التحقق من أدوات التكامل

تأكد من أن منطقة التدريج الخاصة بك تحتوي على العناصر المطلوبة التالية قبل بدء مرحلة الإنشاء.

عملية التثبيت الميكانيكية خطوة بخطوة

1. بناء والتحقق من صحة الإطار الفرعي

ابدأ بتثبيت الإطار الهيكلي المخصص الخاص بك بشكل آمن. يضمن التحقق المستمر النجاح على المدى الطويل. من بين أهم نصائح تركيب الصمام ، يبرز استخدام مستوى الليزر باستمرار. قم بالقياس عبر نقاط متعددة على الإطار. يتم تضخيم الانحراف بمقدار 1 مم بسرعة. سيؤدي ذلك إلى إنشاء فجوة واضحة للغاية بمجرد قيام الفنيين بتوصيل وحدات الصمام. قم بلحام أو تثبيت مكونات الإطار بعناية. تأكد من عدم ظهور أي نتوءات معدنية من السطح. قم بتنظيف الوجه المعدني جيدًا لضمان التصاق مغناطيسي مثالي.

2. توجيه الطاقة والبنية التحتية للبيانات

قم بتعيين طوبولوجيا الكابلات الخاصة بك بوضوح قبل توصيل أي وحدات. قم بتركيب وحدات إمداد الطاقة (PSUs) على الإطار أولاً. قم بتركيب بطاقات الاستقبال الخاصة بك بشكل آمن بالقرب من وحدات PSU. قم بتوجيه كابلات البيانات بشكل منهجي بين البطاقات. قم بتأمين جميع الكابلات بإحكام باستخدام أربطة أو مشابك مضغوطة. تتداخل الأسلاك السائبة بشكل مباشر خلال المرحلة النهائية. يمنع الجلوس المغناطيسي للوحدات من الجلوس على المعدن. يؤدي السلك المحاصر إلى انتفاخ الوحدة للخارج. وهذا يدمر المنحنى السلس للشاشة.

3. ربط الوحدات المغناطيسية المرنة

تعامل مع الوحدات بدقة من خلال حوافها البلاستيكية. لمس الوجه الأمامي يسبب الضرر بشكل مباشر. تؤدي الزيوت والضغط إلى الإضرار بالأجهزة الحساسة المثبتة على السطح (SMDs). تحقق من أسهم الاتجاه المطبوعة على الظهر. قم بمحاذاتها بعناية لضمان الاستقطاب الموحد. وهذا يضمن أيضًا تخطيطًا دقيقًا للبكسل. قم بتثبيت الوحدات في مكانها باستخدام مثبتاتها المغناطيسية. ابدأ من مركز المنحنى الهيكلي. اعمل للخارج بشكل منهجي نحو الحواف. تعمل هذه الطريقة على توزيع التوتر الجسدي بالتساوي على السطح. يمنع الوحدات من الانحناء تحت الضغط.

رسم خرائط البيانات والتكوين والمعايرة

يحدد تعيين تدفق البيانات كيفية معالجة الشاشة للصور. يجب عليك تكوين بطاقات الاستقبال بدقة. استخدم برنامج التحكم القياسي مثل NovaStar لهذه الخطوة. غالبًا ما تتميز التصميمات المنحنية بدقة غير قياسية. يجب على متخصصي تكامل الأنظمة معالجة هذه التعقيدات أثناء الإعداد الأولي للبرنامج. يتطلب تعيين أبعاد البكسل المخصصة الاهتمام بالتفاصيل. قم بتخطيط سلسلة البيانات بشكل مثالي لتجنب الصور المشوهة. اختبر مسار الإشارة باستخدام أنماط الاختبار القياسية.

بعد رسم الخرائط، ركز على تعديل التماس والضبط البصري. غالبًا ما يكتشف الفنيون الخطوط الداكنة أو الساطعة بين الوحدات. هذه الخطوط ناتجة عن التوتر المجهري. كما أنها تحدث أيضًا بسبب الفجوات الجسدية الصغيرة. تشير الخطوط الداكنة إلى وجود فجوة مادية بين اللوحات. تشير الخطوط الساطعة إلى دفع الألواح معًا بإحكام شديد. استخدم أداة الشفط لتحريك الوحدات قليلاً. أغلق الفجوات أو خفف الضغط بعناية.

وأخيرًا، قم بإجراء معايرة شاملة للألوان والسطوع. تضمن هذه الخطوة جودة صورة موحدة. تمثل الشاشات المنحنية تحديات فريدة في زاوية المشاهدة. يبدو السطوع مختلفًا حسب موضع المشاهد. اتبع خطوات المعايرة القياسية التالية:

1. قم بإنشاء نمط اختبار أبيض نقي لكشف عدم تناسق السطوع عبر الشاشة بأكملها.

2. تحديد وتوثيق أي خطوط داكنة أو مشرقة عبر طبقات الوحدة المادية.

3. استخدم أداة الشفط لضبط موضع الوحدة بشكل ميكانيكي.

4. قم بتنفيذ تصحيح الحواف القائم على البرامج لمزج الطبقات المرئية المتبقية افتراضيًا.

5. قم بتشغيل تمرير مقياس الألوان النهائي لتأمين مساحة اللون المطلوبة Rec.709 أو DCI-P3 بشكل مثالي.

مخاطر التثبيت الشائعة واستكشاف الأخطاء وإصلاحها

غالبًا ما يواجه القائمون على التكامل تحديات ميكانيكية وبيئية محددة. يؤدي تحديد المشكلات مبكرًا إلى منع حدوث تلف دائم في الأجهزة. نحن نلخص المخاطر الأكثر شيوعا أدناه.

الخطر 1: التكسير الجزئي الناتج عن الانحناء الزائد

يؤدي الإجهاد البدني المفرط إلى تدمير الوحدات المرنة بسرعة. يتضمن العرض الأساسي وحدات بكسل ميتة أو فشلًا متقطعًا في الخطوط عبر اللوحة. يتطلب الحل التزامًا صارمًا بنصف قطر انحناء ورقة المواصفات. لا تجبر أبدًا الوحدة النمطية على احتواء إطار غير دقيق. إذا تجاوز منحنى الإطار تفاوت الوحدة، فيجب عليك إعادة تصميم الإطار الفرعي على الفور.

الخطر 2: الاختناق الحراري في الأماكن المغلقة

يؤدي تراكم الحرارة إلى تدهور الأداء البصري بسرعة. يظهر العرض عادةً على شكل تدهور اللون أو فشل مفاجئ في الأجهزة في وسط الشاشة. يتطلب الحل إدارة حرارية استباقية. دمج أنظمة التبريد النشطة خلف الإطار الفرعي. قم بتركيب مراوح العادم أو قنوات التدفئة والتهوية وتكييف الهواء (HVAC) المخصصة لإدارة تراكم الحرارة بشكل فعال.

الخطر 3: الجلوس المغناطيسي غير المتناسق

الجلوس غير المناسب يعطل التجربة البصرية بأكملها. يظهر العرض الأساسي كوحدات تظهر "وعرة" أو غير محاذية على طول المنحنى. الحل يتطلب الفحص البدني. تحقق من وجود كابلات محاصرة خلف الوحدة. ابحث عن نتوءات معدنية متبقية على الإطار الفرعي أثناء التصنيع. استخدم أداة الشفط لإزالة الوحدة بأمان. قم بإزالة العائق تمامًا، ثم أعد تثبيت اللوحة بشكل متساوٍ على المعدن.

مصفوفة استكشاف أخطاء التثبيت وإصلاحها

خاتمة

يبقى تركيب شاشة عالية المرونة تمرينًا على الدقة الهيكلية. نظام المرفق الأمامي المغناطيسي يجعل تجميع الشاشة الفعلي عالي الكفاءة. ومع ذلك، تعتمد النتيجة المرئية النهائية بشكل كامل على الإطارات الصارمة قبل التثبيت. يجب على المشترين أن يأخذوا بعين الاعتبار التصنيع المخصص في الميزانية الإجمالية لمشروعهم. يعد العمل المتخصص في مجال المركبات السمعية والبصرية أمرًا بالغ الأهمية أيضًا لتحقيق النجاح. يضمن التخطيط الدقيق تركيبًا مذهلاً ودائمًا.

يجب عليك إعطاء الأولوية للقياسات الدقيقة والتخطيط الحراري الصارم. يؤدي تجاهل العوامل البيئية إلى تدهور الأجهزة بسرعة. قم بحماية استثمارك من خلال تنفيذ كل مرحلة بشكل منهجي. الخطوات التالية: قم بتنزيل ورقة المواصفات الفنية لدرجة البكسل التي اخترتها. استشر مباشرة مع أحد متخصصي التكامل لمخططات الإطارات الفرعية المخصصة. اطلب عرض أسعار مخصص بناءً على أبعاد مشروعك المحددة. قم بتنفيذ هذه الخطوات لتأمين تجربة بصرية خالية من العيوب.

التعليمات

س: ما هو الحد الأدنى لنصف قطر الانحناء لشاشة الصمام المرنة من سلسلة RF؟

ج: يعتمد نصف القطر الدقيق بشكل كبير على درجة البكسل المحددة التي تحددها. تسمح الملاعب الأكثر إحكامًا عمومًا بنصف قطر أصغر. يجب عليك التحقق من ورقة المواصفات الرسمية لمعرفة الحدود الدقيقة. يؤدي تجاوز هذا الحد المحدد إلى إتلاف مكونات PCB الداخلية بشكل دائم. التزم دائمًا بدقة بقيود الانحناء الخاصة بالشركة المصنعة.

س: هل يمكن صيانة سلسلة RF من الأمام؟

ج: نعم، يتيح التصميم المغناطيسي إمكانية الخدمة الأمامية الكاملة. يمكن للفنيين إزالة الوحدات الفردية بسهولة باستخدام أداة شفط متخصصة. تعمل هذه القدرة على تقليل وقت توقف الصيانة بشكل كبير. كما أنه يلغي الحاجة إلى منصات الوصول الخلفية الضخمة في المساحات المعمارية الضيقة.

س: هل أحتاج إلى إطار مخصص، أم يمكنني تركيبه مباشرة على جدار منحني؟

ج: على الرغم من أن التثبيت على جدار موجود أمر ممكن من الناحية النظرية، إلا أننا لا ننصح بذلك. مطلوب دائمًا إطار فرعي معدني مخصص. فهو يوفر التسطيح المطلق والالتصاق المغناطيسي الآمن اللازم لعرض سلس. نادرًا ما تلبي منحنيات الحوائط الجافة القياسية الدقة المطلوبة على مستوى المليمتر.

س: هل هذه الشاشات مناسبة للتركيب الخارجي؟

ج: تتميز هذه الوحدات عالية المرونة عادةً بتصنيف IP داخلي فقط. إنها تفتقر إلى العزل الشامل المطلوب للتعرض المباشر للخارج. تحقق دائمًا من تصنيف IP المحدد للطراز الخاص بك. قم بنشرها بشكل صارم داخل البيئات الداخلية التي يتم التحكم في مناخها ما لم تحدد الشركة المصنعة صراحة الإمكانات الخارجية.
